Giải pháp điều chỉnh và giám sát nồng độ pH trong xử lý nước thải

Yêu cầu kỹ thuật

• 2 bơm định lượng H₂SO₄ 0.25kW khởi động DOL.
• 2 bơm định lượng NaOH 0.25kW khởi động DOL.
• 2 bơm chìm 0.25kW khởi động DOL.
• 3 động cơ khuấy trộn 0.37kW khởi động DOL.
• Các bơm chìm hoạt động luân phiên theo thời gian đặt trước.
• Các động cơ khuấy trộn chạy liên tục.
• Các bơm định lượng hoạt động theo tín hiệu pH trả về.
• Van bi ba ngã (đường thoát và đường hồi) hoạt động theo tín hiệu pH trả về.
• Các đèn báo pha, đèn báo trạng thái chạy, lỗi của các động cơ.
• Màn hình HMI để điều khiển và giám sát, đồng hồ đo điện năng theo theo dõi các thông số điện.
• Có bảo vệ ngắn mạch và quá tải.

1. Thông số tủ điện

2. Chế độ chạy tự động của hệ thống

• Các bơm chìm sẽ hoạt động liên tục và sẽ chạy luân phiên với nhau theo thời gian đã đặt trước. Bơm chìm sẽ bơm nước thải vào bể phản ứng.
• Các máy khuấy trộn ở các bồn NaOH, H₂SO4 giúp giữ nồng độ các chất hóa học được ổn định.
• Mấy khuấy trộn ở bể phản ứng sẽ chạy theo tín hiệu của bơm chìm, bơm chìm hoạt động thì máy trộn sẽ hoạt động.
• Các bơm định lượng sẽ chạy theo tín hiệu của nồng độ pH trong bể phản ứng. Cụ thể, khi nồng độ pH dưới mức cài đặt (ở đây đang cài là 5) thì 2 bơm định lượng NaOH sẽ chạy luân phiên với nhau, bơm H₂SO4 sẽ dừng. Khi nồng độ pH trên mức cài đặt (ở đây đang cài là 9) thì 2 bơm định lượng H₂SO4 sẽ chạy luân phiên với nhau, bơm NaOH sẽ dừng. Điều này sẽ giúp nước trong bể duy trì nồng độ pH từ 5 đến 9 để van bi ba ngã xả ra ngoài.
• Van bi ba ngã sẽ hoạt động theo tín hiệu pH trả về. Khi nồng độ pH trong mức cho phép, van sẽ đóng đường hồi mở đường thoát để xả nước thải ra ngoài. Ngược lại nếu nồng độ pH ngoài mức cho phép thì van sẽ đóng đường thoát mở đường thoát để hồi nước về bể chìm, tại đây bơm chìm sẽ bơm lại vào bể phản ứng.

3. Sơ đồ công nghệ P&ID

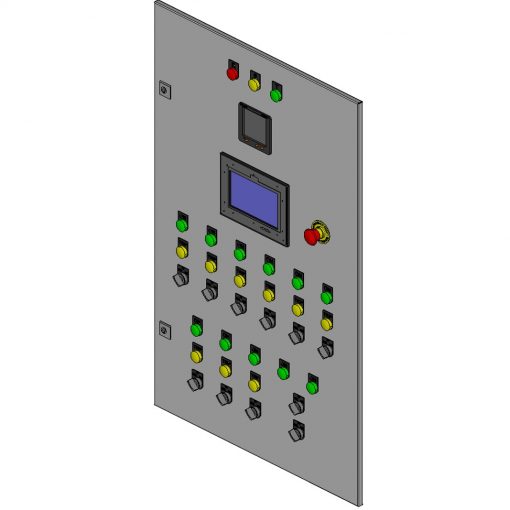

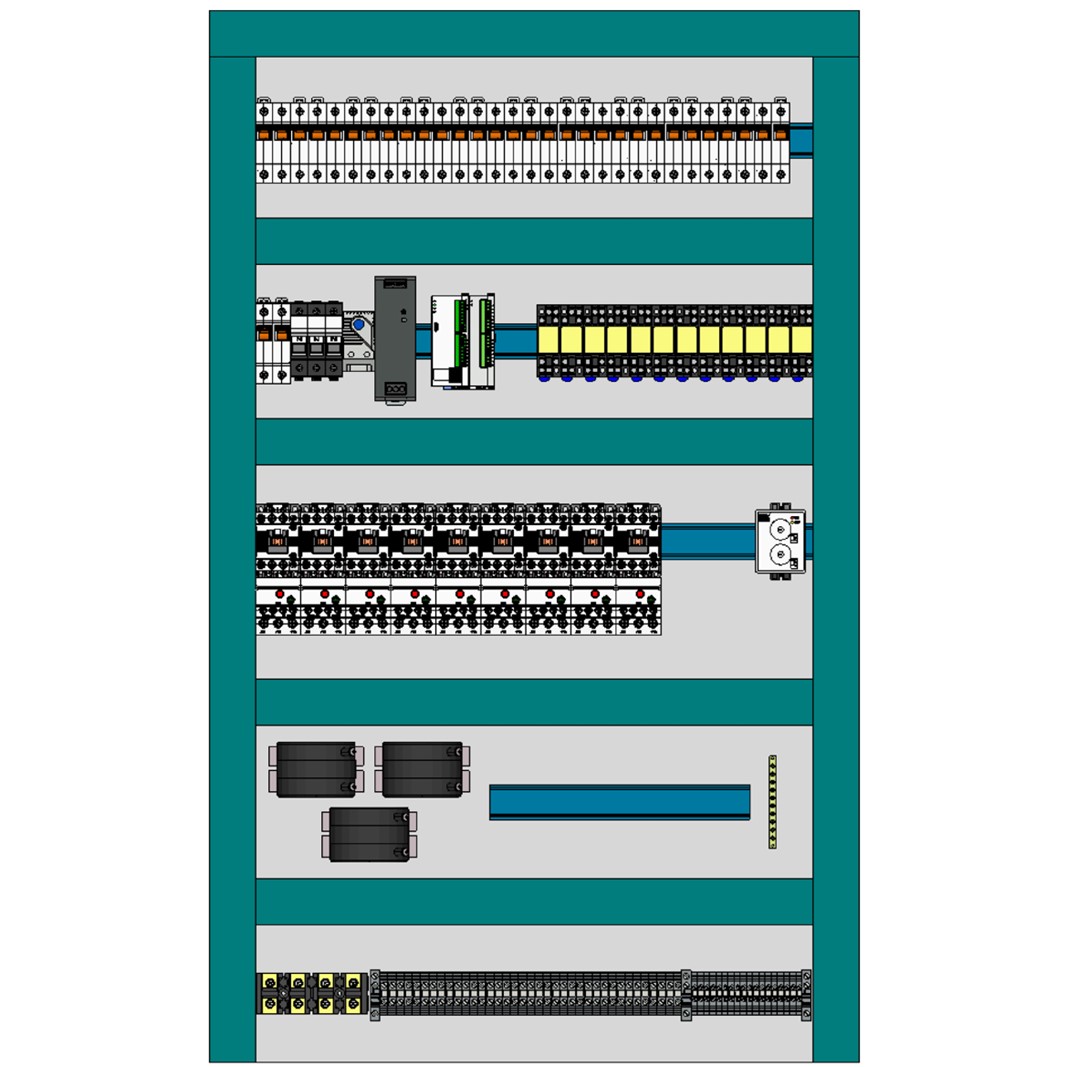

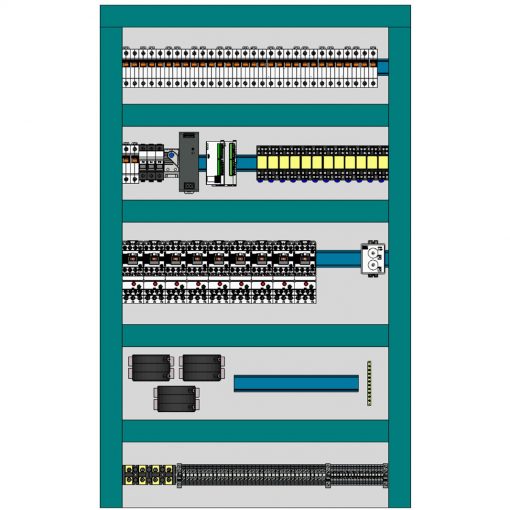

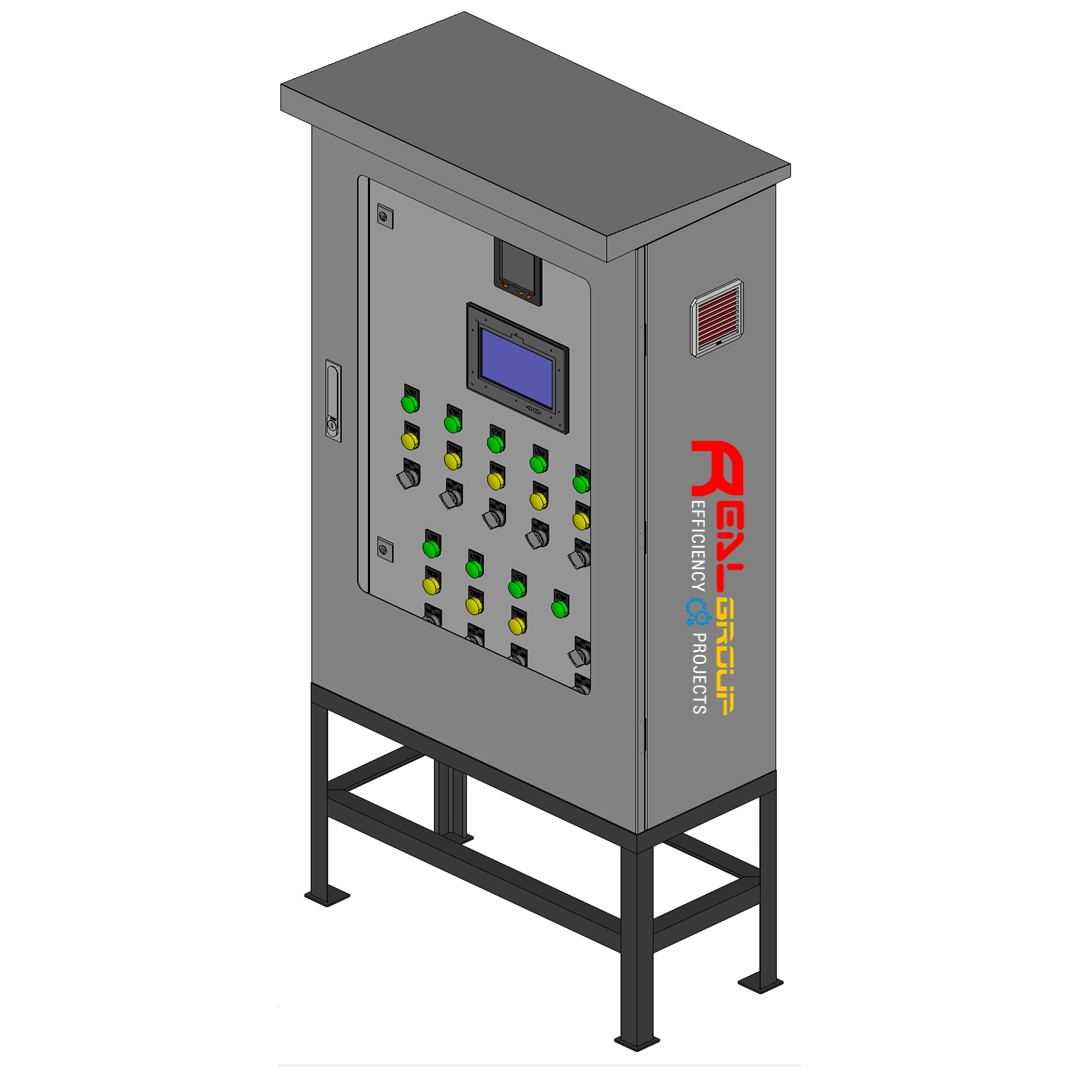

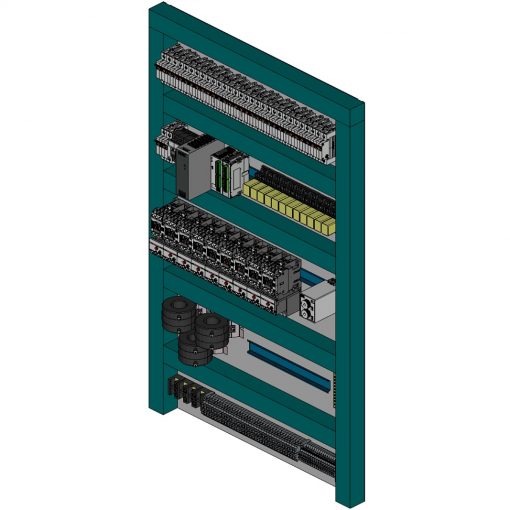

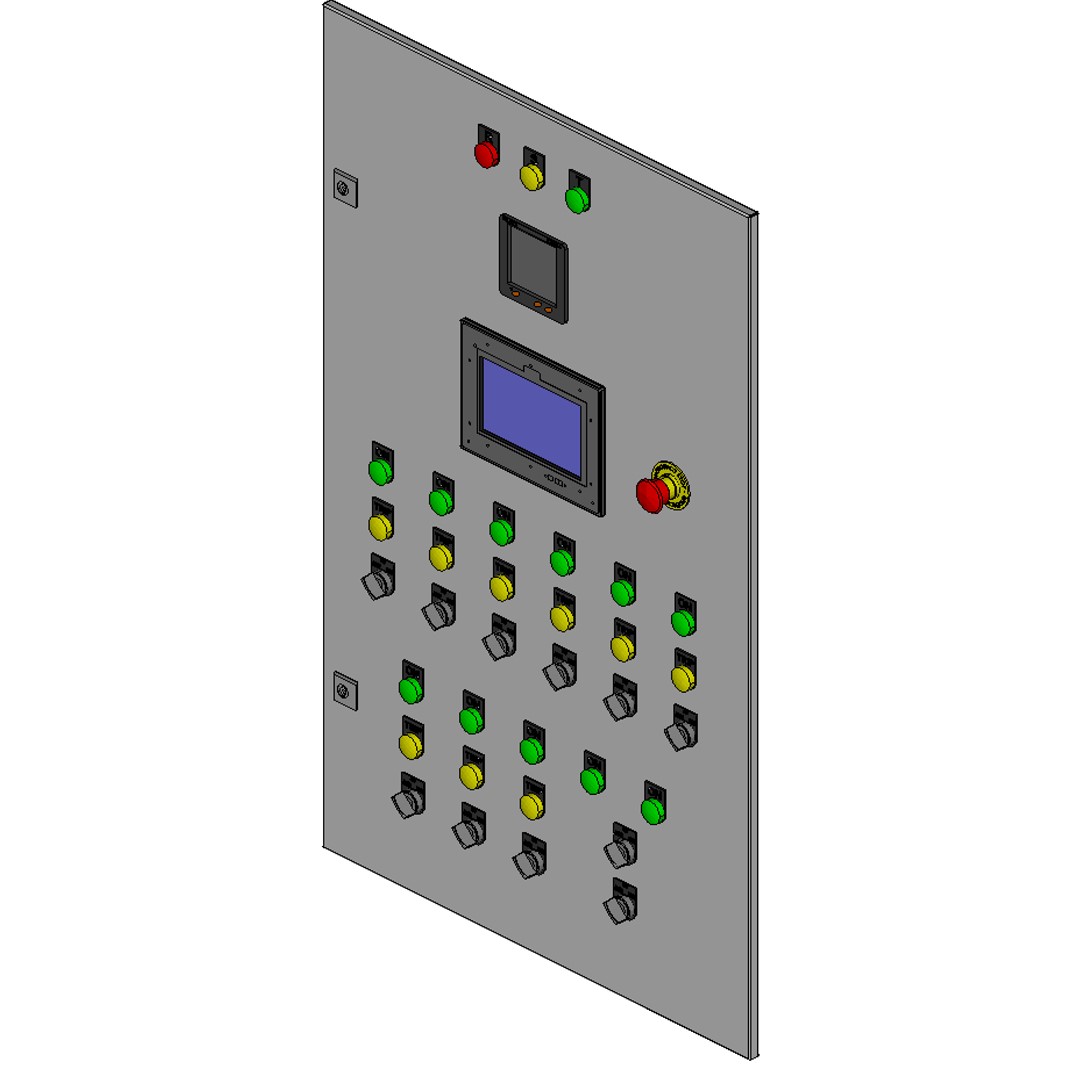

4. Thiết kế 3D tủ điện

5. Sơ đồ đơn tuyến

6. Giao diện giám sát và điều khiển

7. Video hướng dẫn vận hành

8. Một số hình ảnh thực tế
