Yêu cầu kỹ thuật:
- 02 Bơm bù áp một pha có công suất 1.5kW chạy luân phiên.
- Chế độ MAN: Bơm được khởi động trực tiếp từ Contactor (DOL) hoặc bằng Biến tần (VFD).
- Chế độ AUTO: Hai bơm hoạt động luân phiên nhau theo tín hiệu áp suất (được giám sát trên HMI).
- Có các đèn báo trạng thái chạy, dừng, lỗi của các động cơ.
- Có bảo vệ quá tải, ngắn mạch.
1.Thông số tủ điện
| STT | Hạng mục | Thông số kỹ thuật |
| 1 | Tiêu chuẩn | IEC 60439-1, IEC 60529 |
| 2 | Uđm | 220-230 VAC; 50Hz |
| 3 | Ịcu | 4.5kA |
| 4 | Imax | 32A |
| 5 | Công suất động cơ | 0.75kW – 1.5kW |
| 6 | Kết cấu | – Cánh tủ: 01 lớp cánh
– Vỏ tủ (IP 43): Làm từ thép tấm, sơn tĩnh điện, dày 1.5mm. – Phụ kiện: đảm bảo tính kỹ thuật, thẩm mỹ và dễ dàng lắp đặt |
| 7 | Kích thước | H1700 x W500 x D280 (mm) |

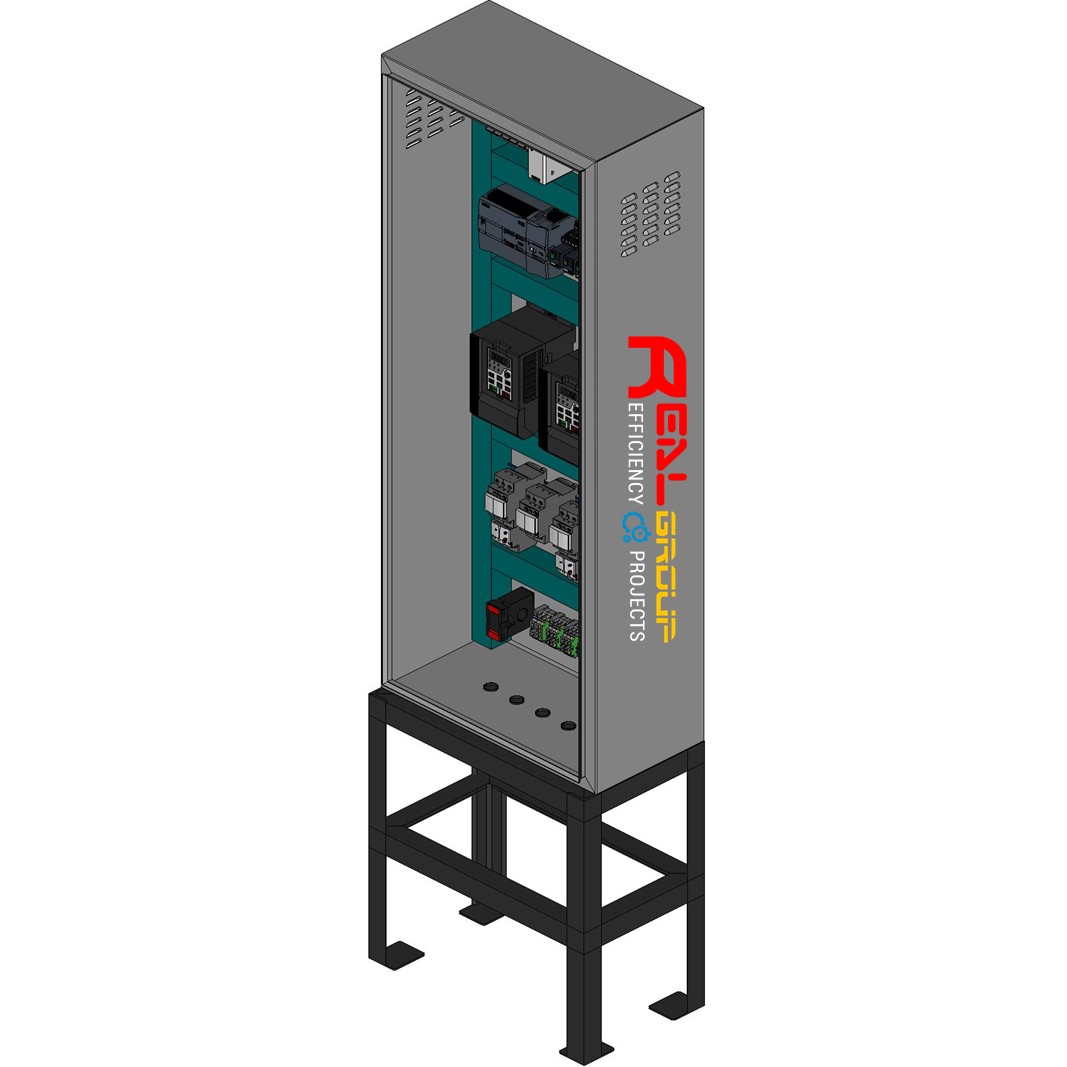

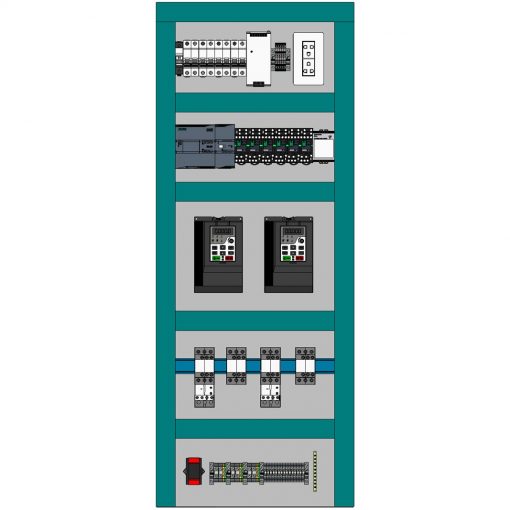

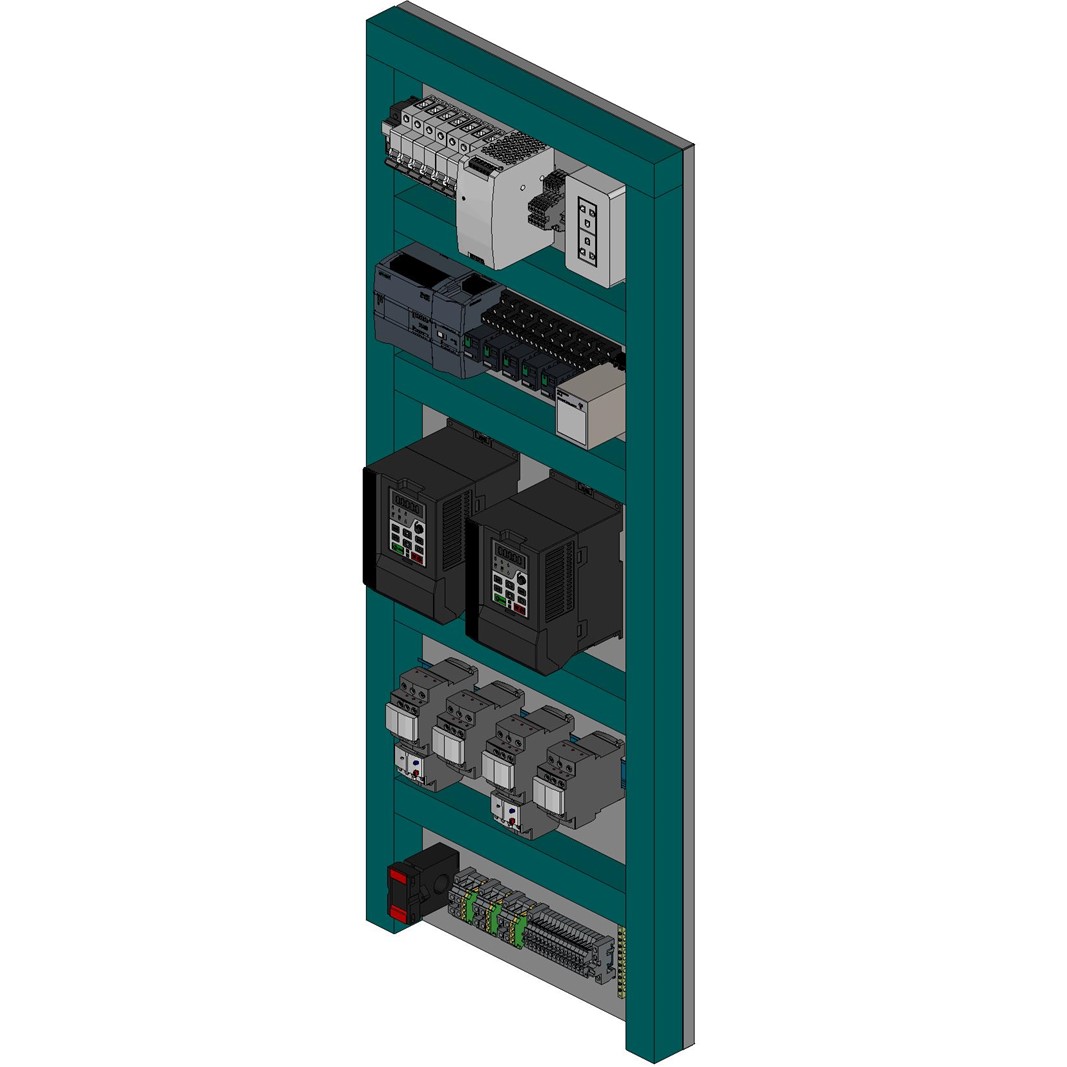

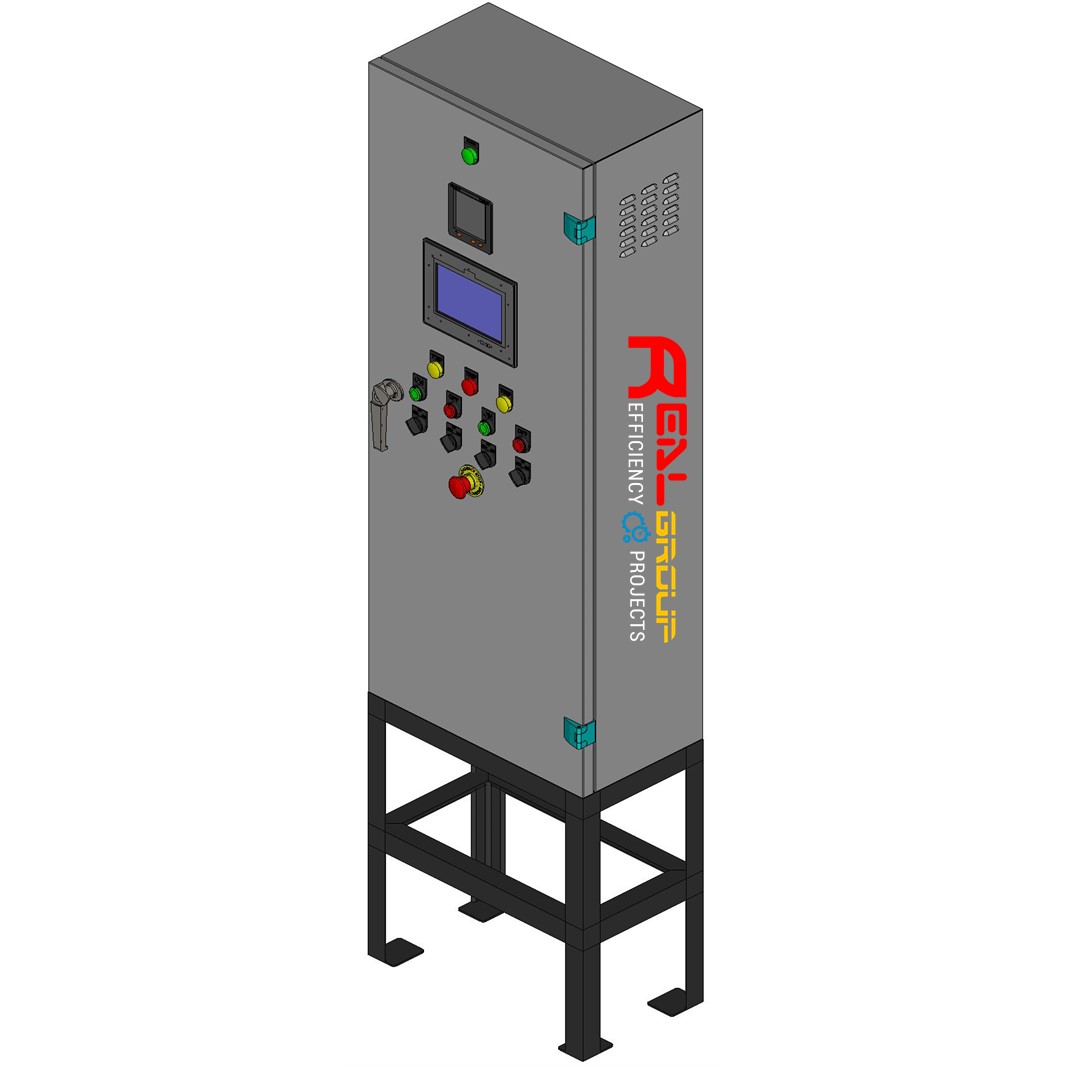

2. Thiết kế 3D tủ điện
3. Sơ đồ đơn tuyến
4. Mặt bằng bố trí thiết bị và tủ điện
5. Một số hình ảnh thực tế
