Yêu cầu kỹ thuật:
- 02 Bơm (công suất 18.5kW) chạy luân phiên được điều khiển bởi Biến Tần.
- 02 Bơm (công suất 30kW) chạy luân phiên được điều khiển bởi Biến Tần.
- 02 Bơm (công suất 30kW) chạy luân phiên được điều khiển bởi Biến Tần.
- Có các đèn báo trạng thái chạy, dừng, lỗi của các động cơ.
- Có bảo vệ quá tải, ngắn mạch.
1. Thông số tủ điện
| STT | Hạng mục | Thông số kỹ thuật |
| 1 | Tiêu chuẩn | IEC 60439-1, IEC 60529 |
| 2 | Uđm | 220-230 / 380-415 VAC; 50Hz |
| 3 | Ịcu | 25kA – 36kA |
| 4 | Imax | 350A |
| 5 | Công suất động cơ | 18.5kW – 30kW |
| 6 | Kết cấu | – Cánh tủ: 01 lớp cánh
– Vỏ tủ (IP 43): Làm từ thép tấm, sơn tĩnh điện, dày 1.5mm. – Phụ kiện: đảm bảo tính kỹ thuật, thẩm mỹ và dễ dàng lắp đặt |
| 7 | Kích thước | H1900 x W1200 x D400 (mm) |

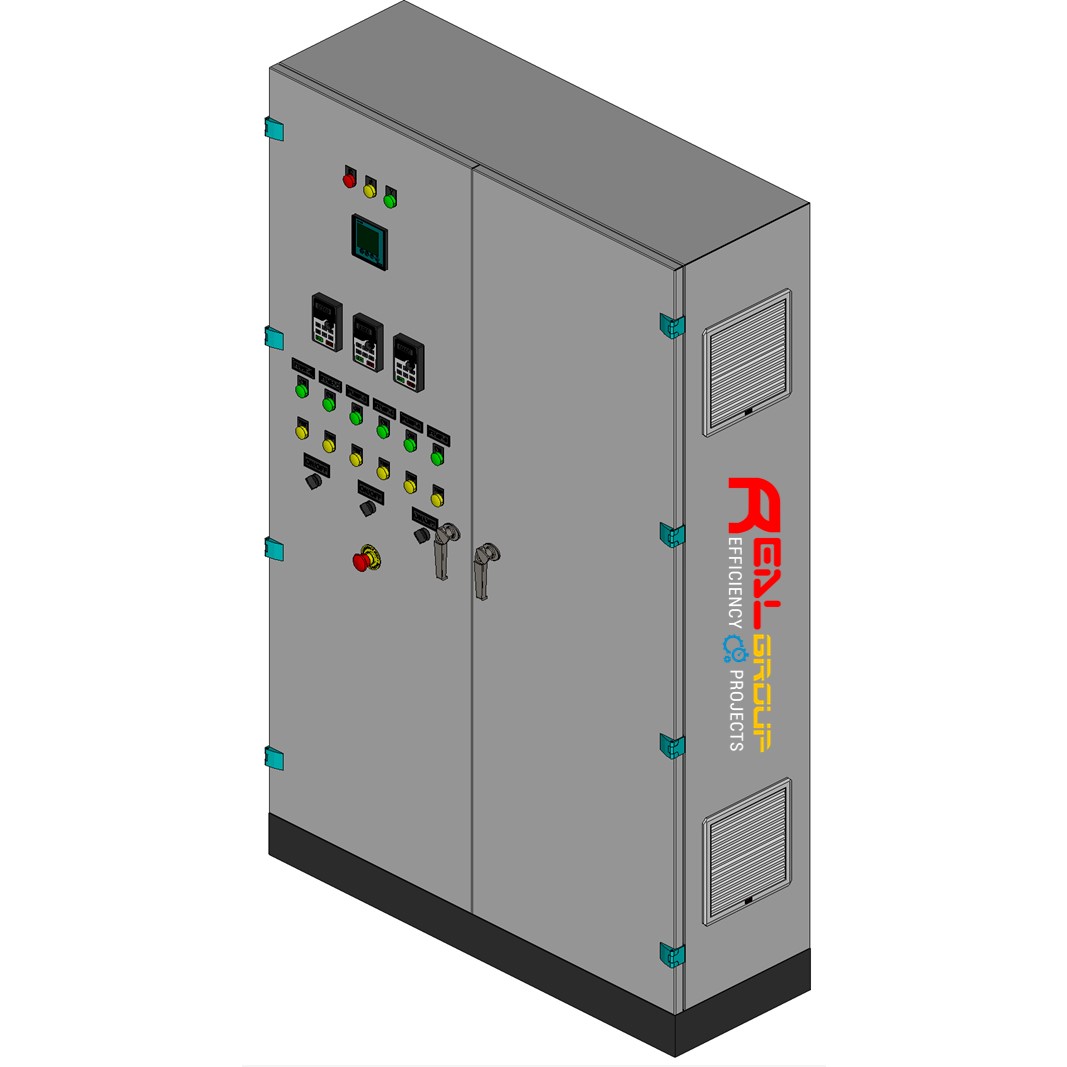

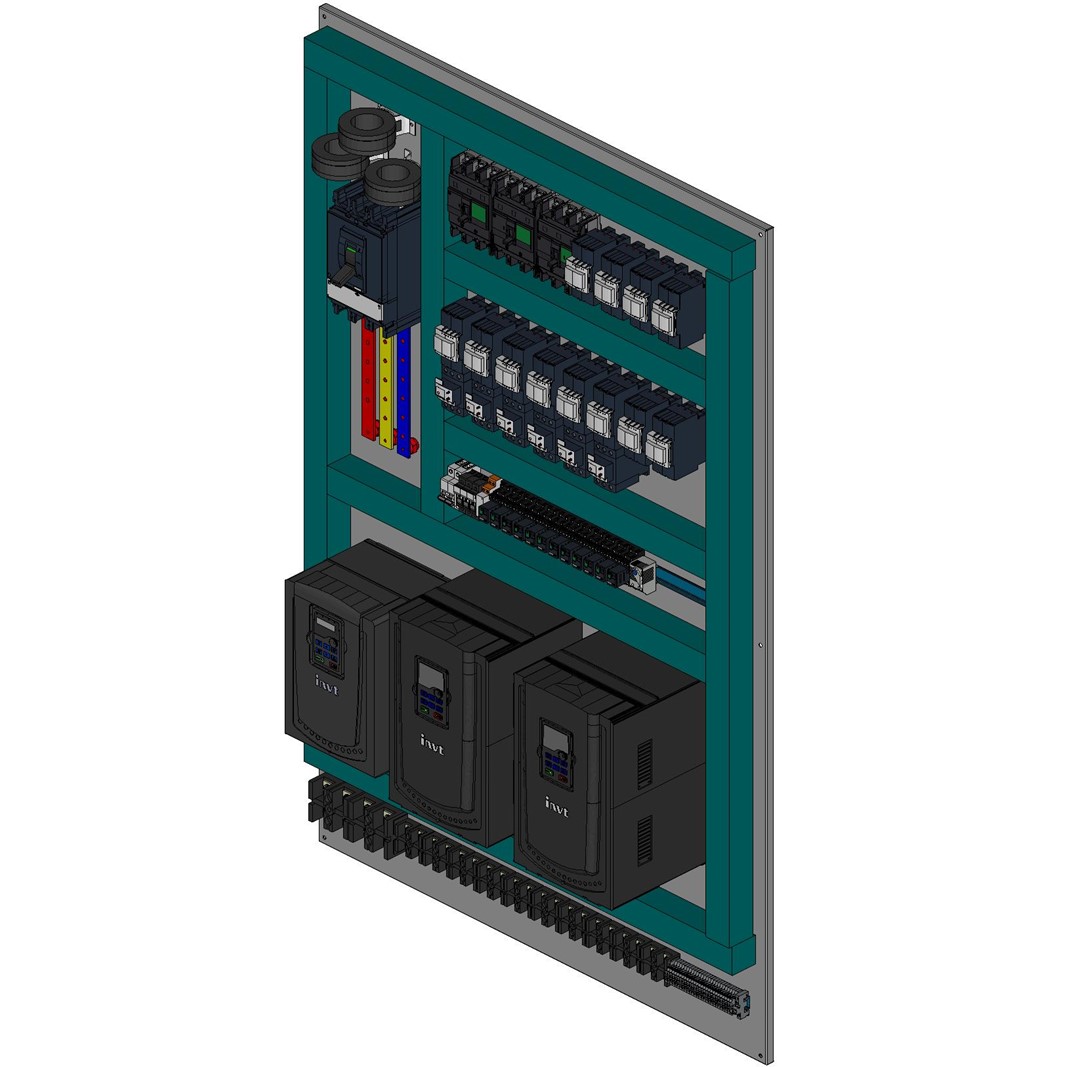

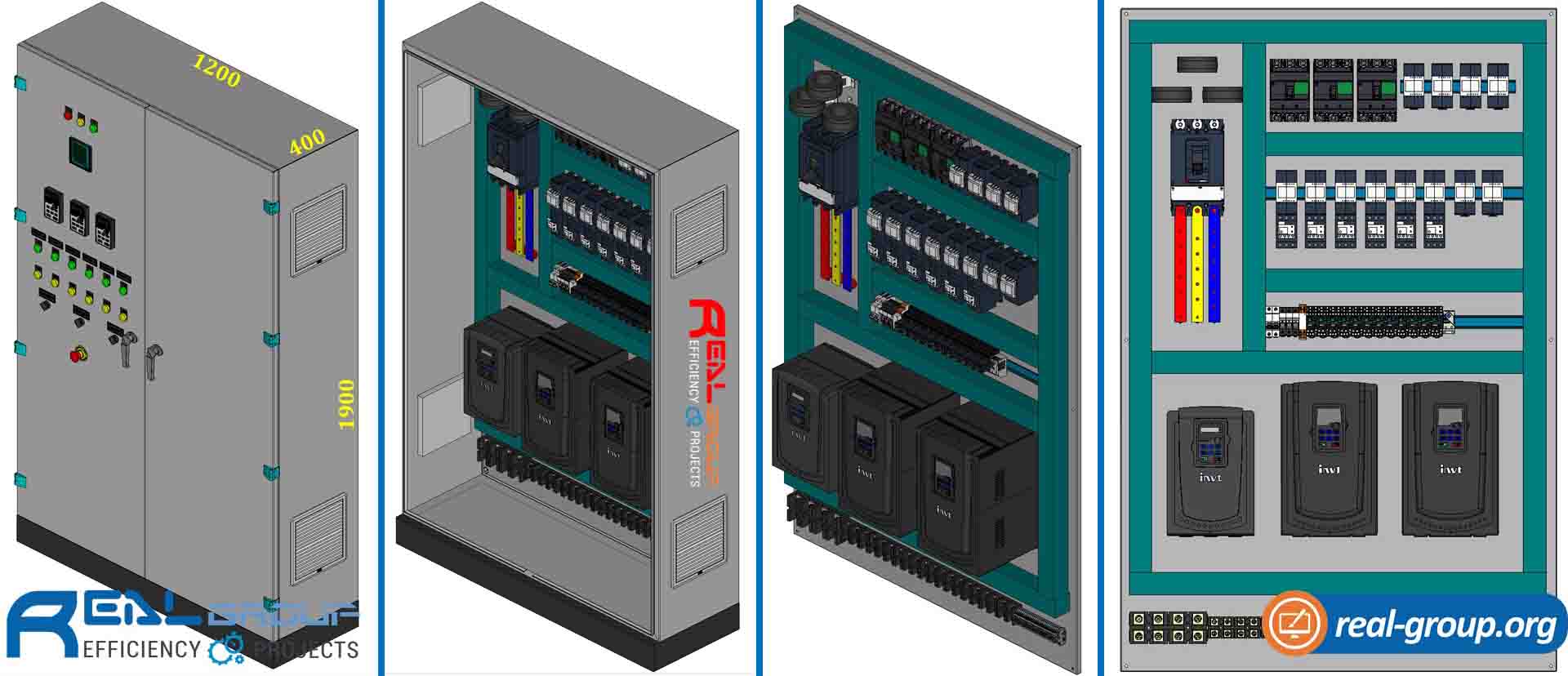

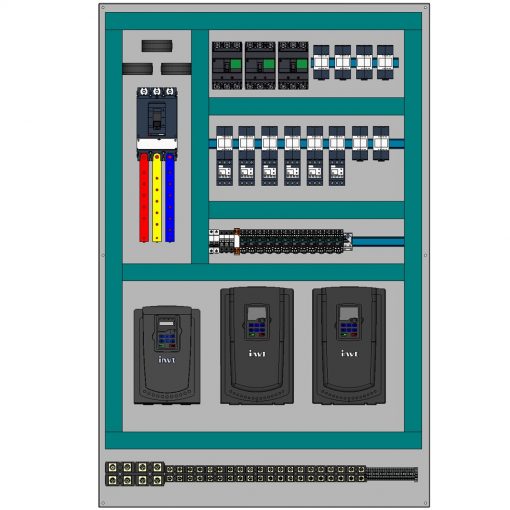

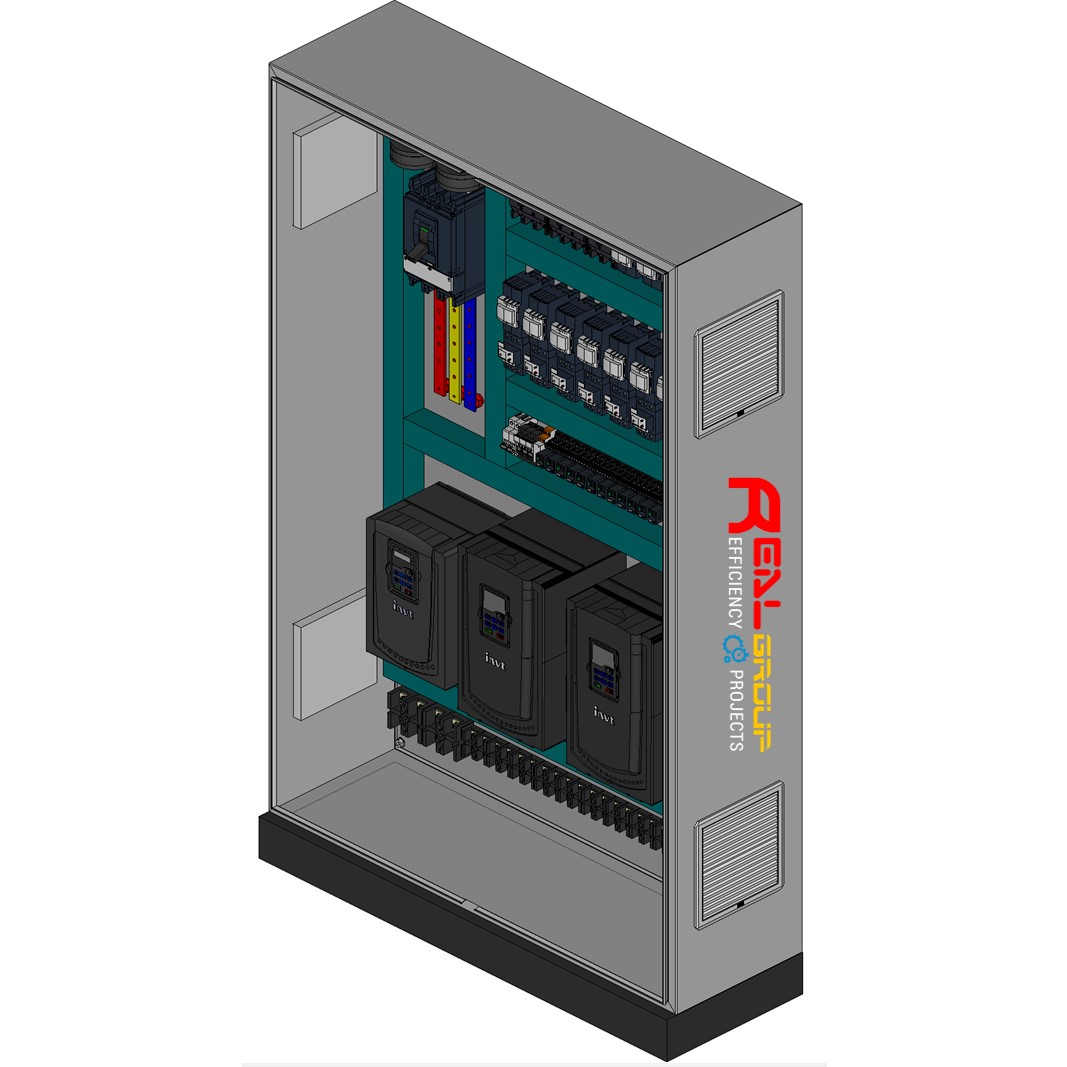

2. Thiết kế 3D tủ điện
3. Sơ đồ đơn tuyến
