Tủ điện phân phối DB

Mô tả ứng dụng

Tủ điện phân phối DB (Distribution Board) được sử dụng trong các mạng điện hạ thế có nhiệm vụ trung gian, lấy nguồn từ tủ phân phối tổng (MSB) cấp cho các phụ tải. Được lắp đặt tại phòng kỹ thuật của các tầng trong toà nhà, trung tâm thương mại, chung cư, bệnh viện…. hoặc tại các cụm thiết bị trong nhà máy công nghiệp, cảng, sân bay…

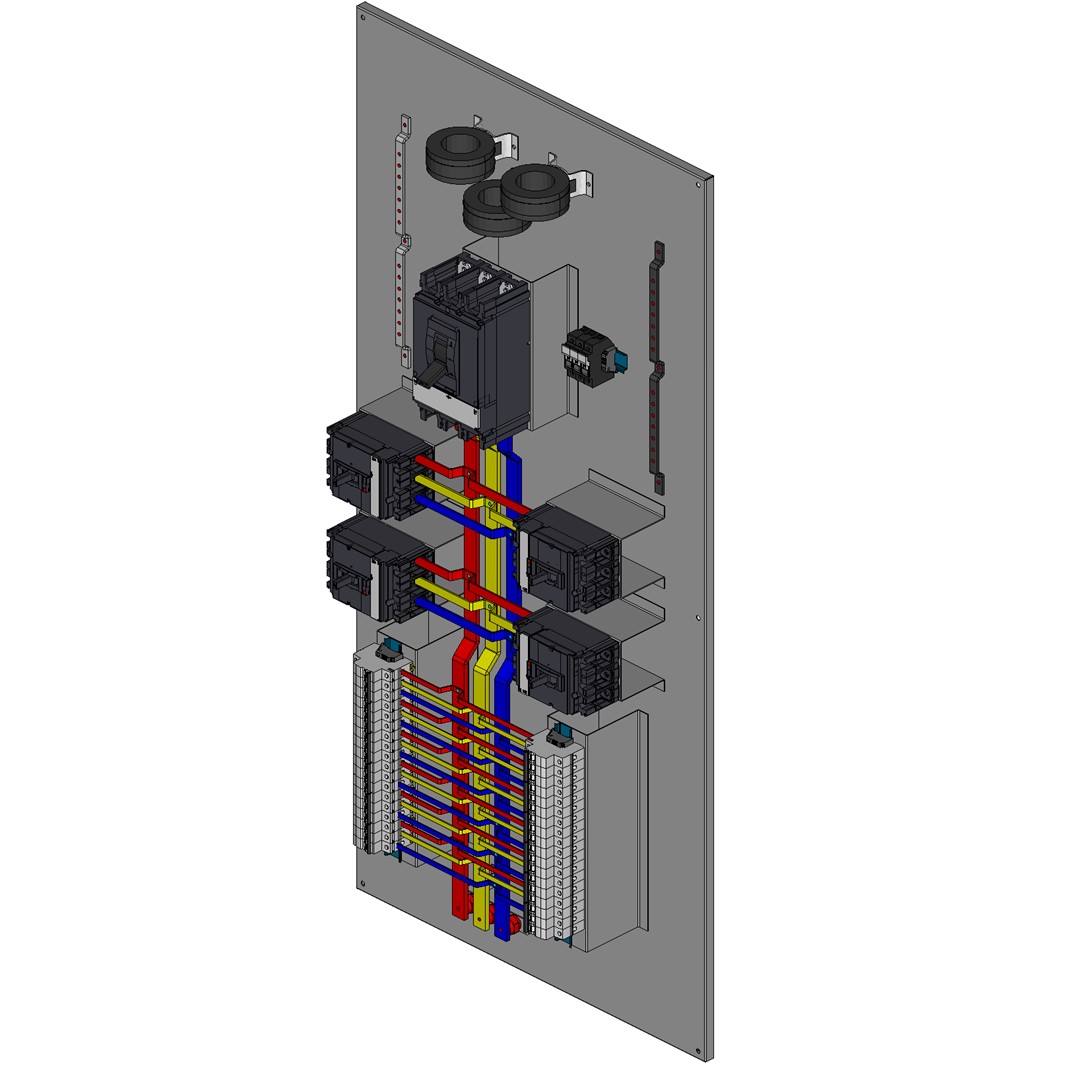

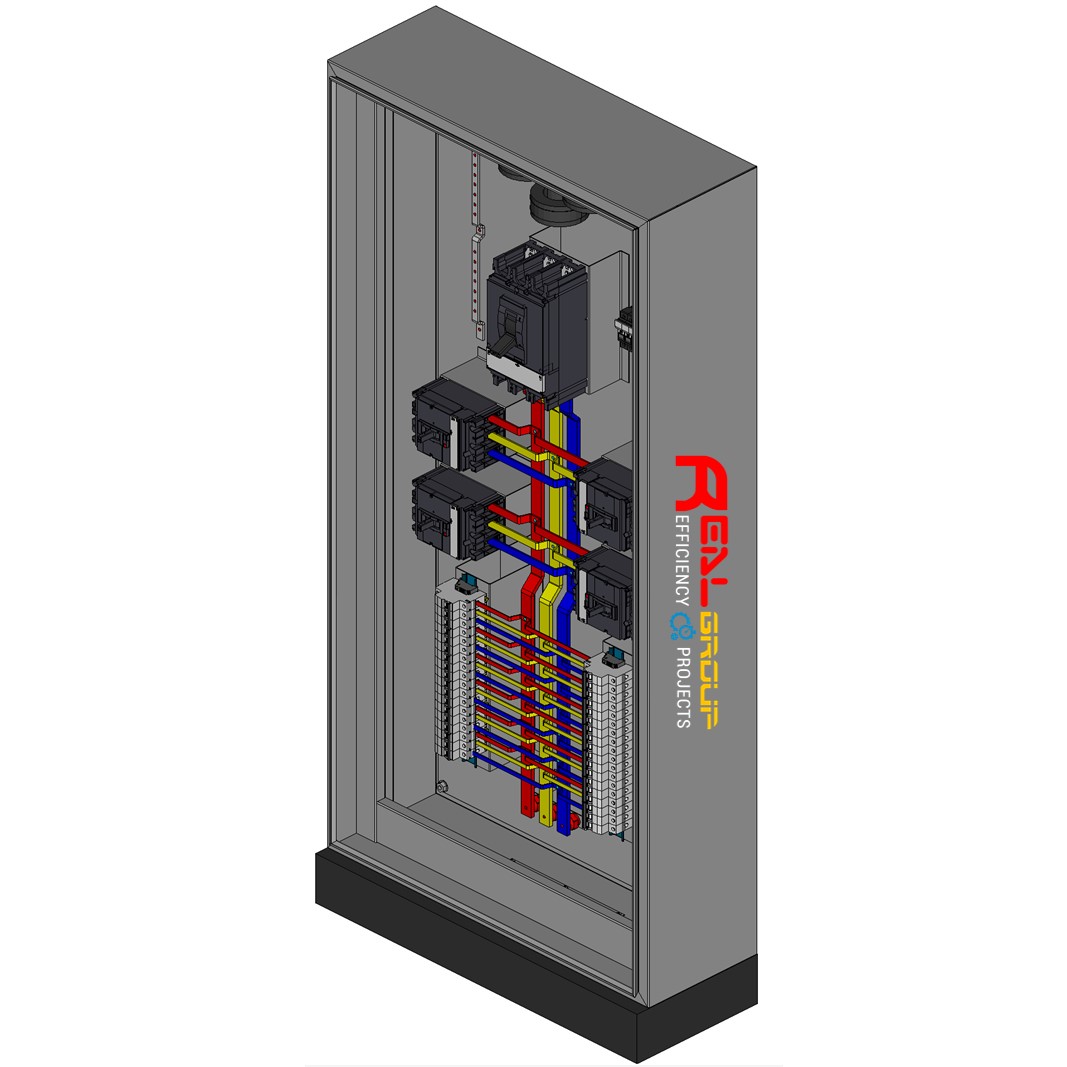

Tủ điện DB do Real Group thiết kế đáp ứng được các thông số, tiêu chuẩn về kỹ thuật, nhỏ gọn nhưng vẫn đảm bảo không gian cho việc bố trí thiết bị. Các mạch điện, busbar, cầu đấu được đấu nối và đánh số rõ ràng khoa học, đảm bảo tính kỹ thuật, thẩm mỹ và an toàn cho người vận hành.

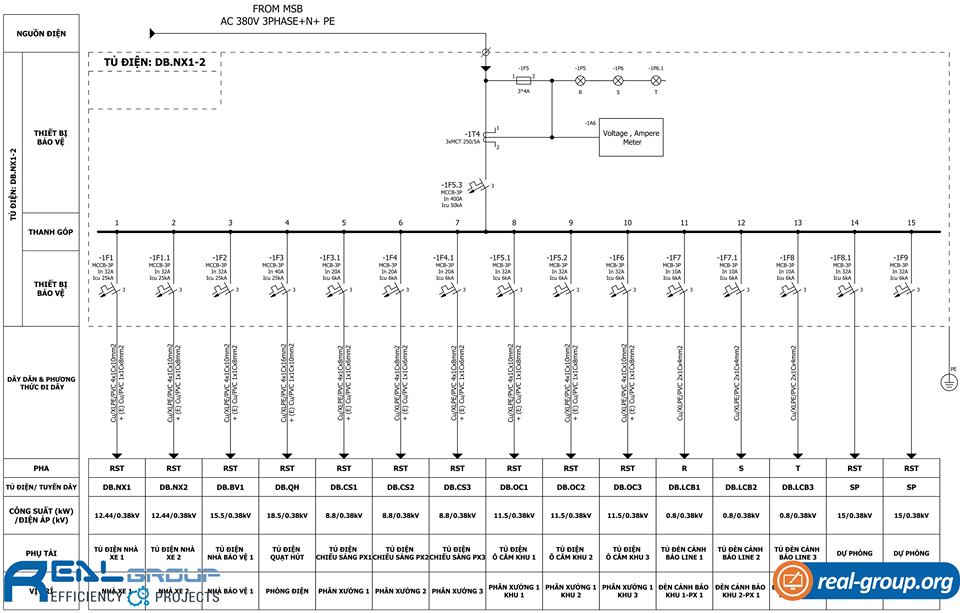

Tủ phân phối điện cho tủ điện quạt hút có công suất lên tới P=18.5kW.
Tủ phân phối điện cho các phân xưởng khu 1, khu 2, khu 3 có công suất lên tới P=11.5kW.

Tủ phân phối điện cho các thiết bị chiếu sáng, nhà xe, nhà bảo vệ lên tới P=15.5kW.


STT	Hạng mục	Thông số kỹ thuật
1	Tiêu chuẩn	IEC 60439-1, IEC 60529
2	U_đm	220-230 / 380-415 VAC; 50Hz
3	Ị_cu	6kA – 50kA
4	I_max	400A
5	Công suất phụ tải	0.8kW – 18.5kW

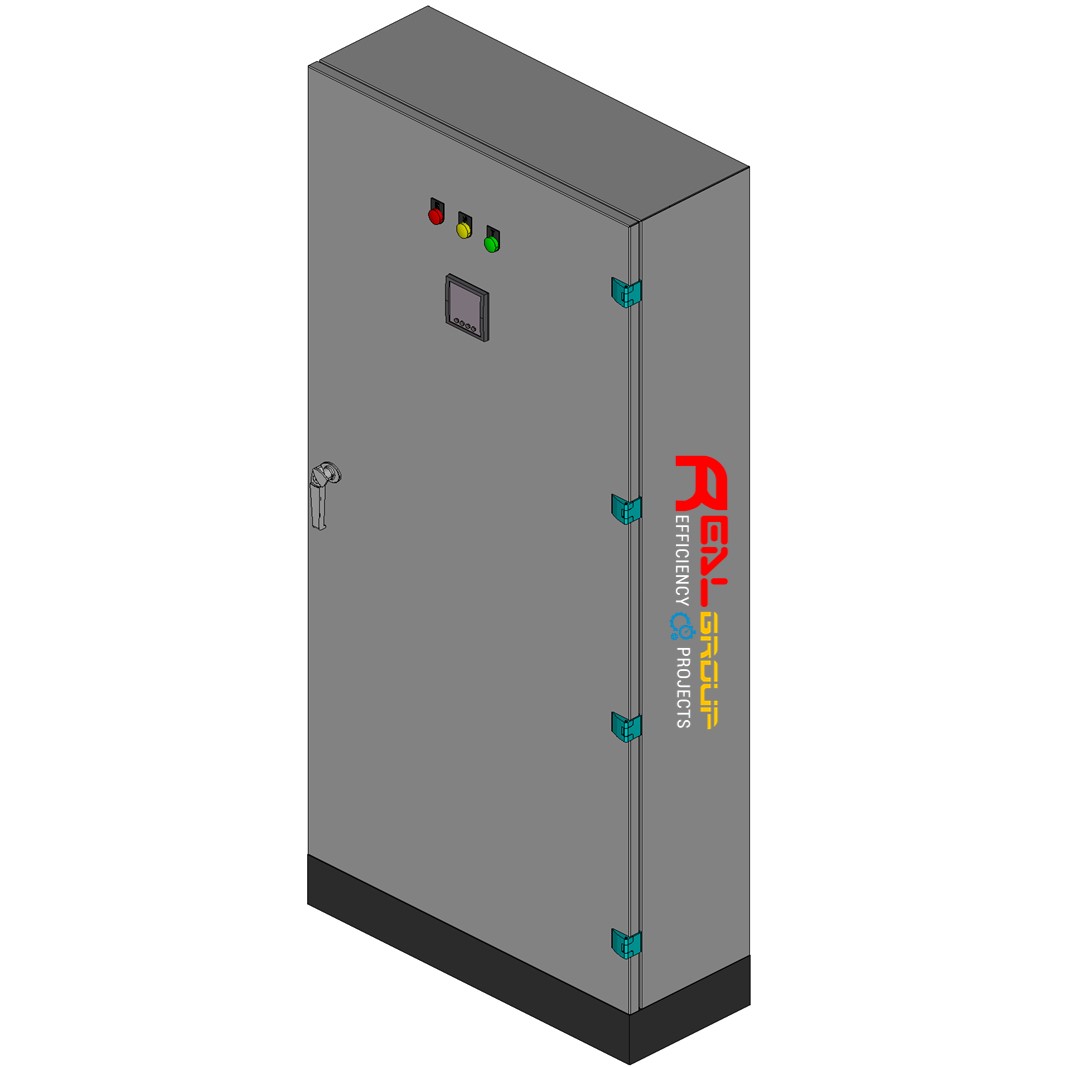

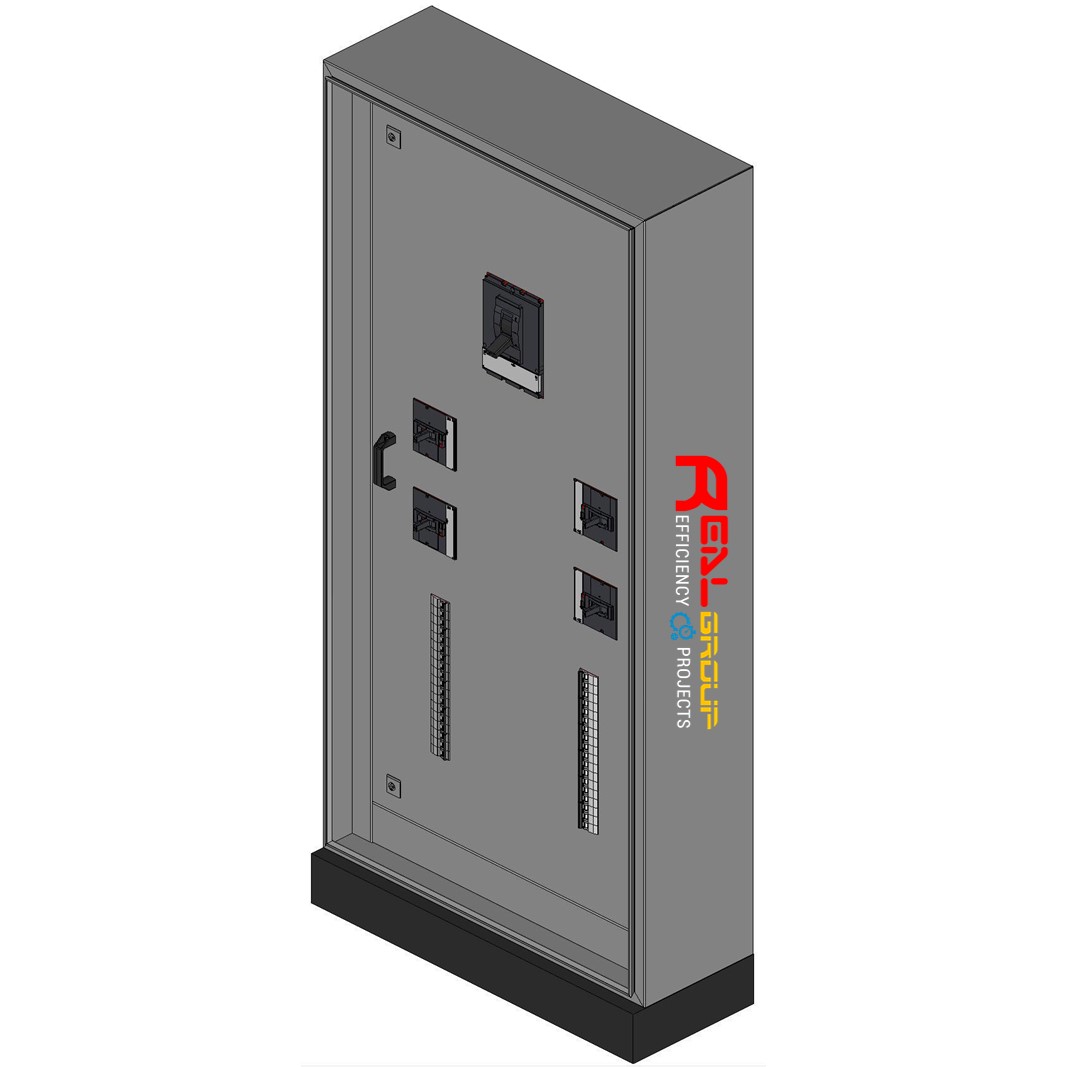

6	Kết cấu	– Cánh tủ: 02 lớp cánh – Vỏ tủ (IP 43): Làm từ thép tấm, sơn tĩnh điện, dày 1.5mm. – Phụ kiện: đảm bảo tính kỹ thuật, thẩm mỹ và dễ dàng lắp đặt

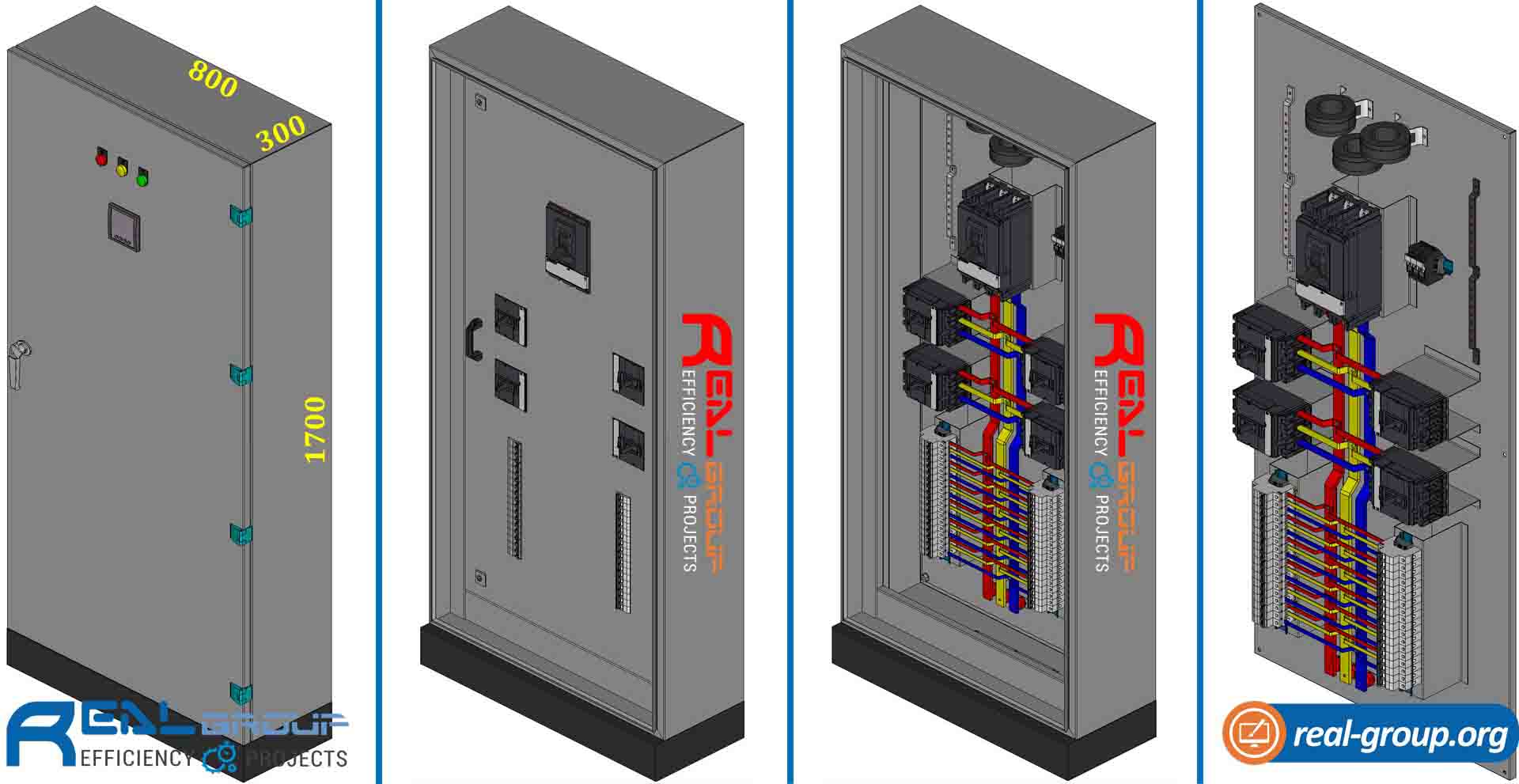

7	Kích thước	H1700 x W800 x D300 (mm)
